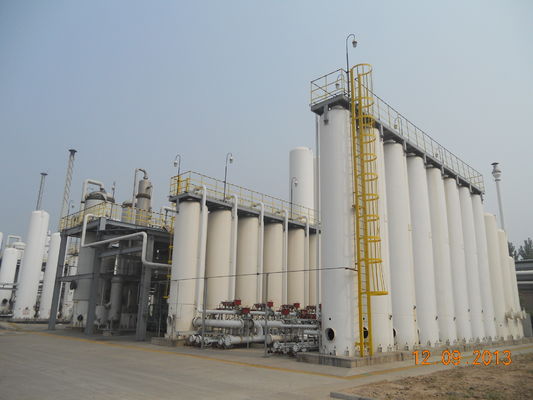

Shanxi 8400Nm3/h Produksi Hidrogen Dari Metanol

Aplikasi Teknologi

Menggunakan metanol sebagai bahan baku, hidrogen mentah (terutama CO2, H2, dan jejak CO, CH4) diproduksi dengan proses perengkahan uap, dan kemudian dimurnikan dengan teknologi adsorpsi ayunan tekanan untuk mendapatkan hidrogen dengan kemurnian yang memenuhi persyaratan pengguna.
Metanol mentah dan air desalted mentah dicampur pada rasio tertentu, diberi tekanan dengan pompa meteran, dipanaskan, gasifikasi dan superheated, dan kemudian masuk ke reaktor.Di bawah aksi katalis, reaksi dilakukan untuk menghasilkan hidrogen mentah.Setelah pertukaran panas, panas dipulihkan, didinginkan, dan kemudian masuk ke perangkat adsorpsi ayunan tekanan untuk pemurnian akhir.

Reformasi metanol

Deskripsi proses utama:

Ambil kembali metanol dan air yang tidak bereaksi dalam tangki penyangga melingkar, dan campur dengan bahan baku metanol yang berasal dari tangki penyangga metanol, (dalam proporsi tertentu metanol dan air) bertekanan dengan pompa meteran ke dalam penukar panas, pertama pertukaran panas dengan konverter gas;Setelah pertukaran panas pertama, aliran masuk ke superheater uap, pertukaran panas kedua dengan minyak penghantar panas dan penguapan lengkap dan panas berlebih.Suhu uap bahan baku mencapai suhu tinggi tertentu dan masuk ke reformer, menyelesaikan dekomposisi katalitik dan reaksi konversi pada saat yang sama, gas reformed suhu tinggi didinginkan dengan cairan bahan baku dan sirkulasi air pendingin dengan panas penukar dan kondensor.Ini pertukaran panas ketiga.Suhu mendingin hingga di bawah 40 di menara cuci dengan pencucian air tanpa garam.Campuran gas yang direformasi pergi ke pemisah gas-cair untuk pemisahan air, dan kemudian masuk ke bagian pemurnian PSA.Metanol yang tidak bereaksi diserap oleh air yang dihilangkan garamnya, dan kembali ke sistem daur ulang dengan pompa cairan daur ulang.

Pemisah/pemurnian hidrogen HAVAYAR beroperasi pada proses Adsorpsi Ayun Tekanan, juga dikenal sebagai Teknologi PSA.Teknologi ini didasarkan pada fenomena adsorpsi selektif molekul gas di bawah tekanan pada permukaan adsorben yang sangat berpori dan efisien. Dalam hal pembangkitan Hidrogen, Adsorben adalah Saringan Molekul Berbasis Karbon (CMS).Ketika hidrogen dan karbon dioksida dari reaksi perpindahan air digunakan untuk pembangkitan hidrogen, menara adsorpsi diisi dengan CMS.

Indeks teknis

Kapasitas: 8400Nm3 / jam
Kemurnian:99% ~ 99,999%

Fitur dan keunggulan:

Teknologi proses yang matang dan operasi yang aman dan andal.
Sumber bahan baku yang luas dan skala pemrosesan yang besar.
Teknologi pemulihan energi panas yang canggih dan konsumsi energi produksi yang rendah.
