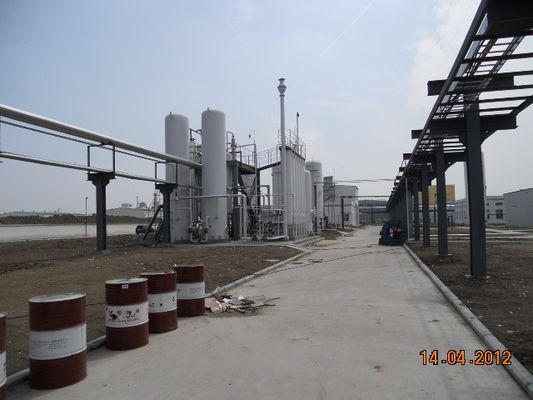

Pabrik Pembangkit Hidrogen 500Nm3 / jam, Produksi Hidrogen Dari Metanol

Aplikasi Teknologi

Menggunakan metanol sebagai bahan baku, hidrogen mentah (terutama CO2, H2, dan jejak CO, CH4) diproduksi dengan proses perengkahan uap, dan kemudian dimurnikan dengan teknologi adsorpsi ayunan tekanan untuk mendapatkan hidrogen dengan kemurnian yang memenuhi persyaratan pengguna.
Metanol mentah dan air desalted mentah dicampur pada rasio tertentu, diberi tekanan dengan pompa meteran, dipanaskan, gasifikasi dan superheated, dan kemudian masuk ke reaktor.Di bawah aksi katalis, reaksi dilakukan untuk menghasilkan hidrogen mentah.Setelah pertukaran panas, panas dipulihkan, didinginkan, dan kemudian masuk ke perangkat adsorpsi ayunan tekanan untuk pemurnian akhir.

Diagram adsorpsi dan pemisahan campuran gas

Seperti dapat dilihat dari persamaan adsorpsi isotermal Langmuir dari, pada suhu tertentu, desorpsi diselesaikan dengan mengurangi tekanan.Metode desorpsi yang umum dilakukan adalah desorpsi atmosfer dan desorpsi vakum, yang bertujuan untuk menurunkan tekanan parsial adsorbat.Adsorpsi dan desorpsi seperti yang ditunjukkan pada ilustrasi:

Proses pemurnian adsorpsi ayunan tekanan (PSA) dan adsorpsi ayunan suhu (TSA) diwujudkan oleh dua sifat adsorben dalam adsorpsi fisik: satu adalah kapasitas adsorpsi yang berbeda dari komponen yang berbeda, keduanya adalah kapasitas adsorpsi adsorbat pada adsorben meningkat dengan tekanan parsial dan menurun dengan meningkatnya suhu adsorpsi.Sifat pertama dari adsorben, dapat mewujudkan adsorpsi preferensial dari komponen pengotor yang mengandung gas sintetik hidrogen untuk tujuan pemurnian hidrogen;untuk properti kedua, dapat mencapai adsorbing pada tekanan tinggi dan suhu rendah, desorbing pada tekanan rendah dan suhu tinggi.Siklus adsorpsi dan regenerasi ini mencapai tujuan pemurnian hidrogen berkelanjutan.Tetapi menurun dengan meningkatnya suhu adsorpsi.

Indeks teknis

Kapasitas: 500Nm3 / jam
Kemurnian:99% ~ 99,999%

Fitur dan keunggulan

Teknologi proses yang matang dan operasi yang aman dan andal.
Sumber bahan baku yang luas dan skala pemrosesan yang besar.
Teknologi pemulihan energi panas yang canggih dan konsumsi energi produksi yang rendah.
